根據ASTM-D4815、SH/T 0663--2014方法設計的汽油中含氧化合物分析系統可用于汽油生產質量控制、質量監督，也可用于測試汽油中有意和額外加入的含氧化合物。
測定組分和測定范圍
|
測定成分 |
測定范圍 |
|
甲醇 |
0.01-12% |
|
乙醇 |
0.01-12% |
|
異丙醇 |
0.01-12% |
|
叔丁醇 |
0.01-12% |
|
正丙醇 |
0.01-12% |
|
甲基叔丁醚 |
0.01-20% |
|
仲丁醇 |
0.01-12% |
|
異丁醇 |
0.01-12% |
|
叔戊醇 |
0.01-12% |
|
正丁醇 |
0.01-12% |
|
叔戊基甲基醚 |
0.01-20% |
汽油中含氧化合物分析流程圖
本系統有一個十通閥，一個分流不分流進樣口，一個AUX1路輔助流量控制器，二根色譜柱，一個氫火焰器檢測器。
本流程圖處于初始狀態,將樣品中加入適量的內標物乙二醇二甲基醚，樣品經分流不分流進樣口，經十通閥進入預柱填充柱TCEP中，輕烴經VENT放空。在甲基環戊烷流出而二異丙基醚及甲基叔丁基醚沒有流出來之前，將閥V1打開，載氣1將含氧化物反吹至毛細管柱HP-1中，進行分離，經F FID檢測得到。在任何重組分流出毛細管柱Rtx-1之前，關閉閥V1，載氣1將毛細管柱Rtx-1中的重組分反吹至F FID檢測得到。TCEP中剩余的組分經分流不分流進樣口的載氣吹出經VENT放空。
分析過程結束。
磐諾儀器有限公司簡介
磐諾儀器擁有專業的國際氣相色譜工作團隊，開發自主專利技術，致力于生產一流品質的氣相色譜儀，并提供相關的技術支持和消耗品備件。2010年，磐諾儀器正式進入中國張江高科技園區，并迅速在北京、中山、福建、成都、西安成立分公司/辦事處。目前公司提供的是集前期咨詢、方案定制開發、上門安裝調試以及培訓為一體的“交鑰匙”工程服務。磐諾儀器在石油化工、煤化工、食品安全等領域累積了豐富的解決方案。根據客戶不同的需求，公司提供從檢測器的配置，色譜柱的選擇到閥系統的一整套的解決方案。
為了保證高水平的產品質量和性能，磐諾儀器采購，嚴選各部件的供應商(Parker、Honeywell、TEXAS INSTRUMENTS、DUPONT、molex等)，從而確保儀器的優良性能。
作為領先的氣相色譜開發商，磐諾儀器秉持專注、高效、創新精神，始終保持氣相色譜行業領導者地位。擁有7項專利，應邀參加“實驗室氣相色譜儀”標準修訂，第一起草人參與“氣相色譜檢測器”國標制訂，成為全國氣體標準委員會成員，入圍質檢局采購名錄。
在中國，磐諾儀器發展非常迅速。為了進一步擴大公司的產能，公司于2013年進駐常州武進開發區，成立的制造發貨中心，以中國輻射亞太區，更好的擴大業務范圍。目前公司主要擁有實驗室氣相色譜事業部，工業在線型色譜事業部以及行業成套方案應用研究部。
儀器型號及技術說明
磐諾儀器A91氣相色譜儀在進樣口、檢測器、輔助氣模塊都配以全進口的自動化氣體流量控制模塊。氫火焰離子化檢測器可自動點火，氫氣泄漏自動保護，安全可靠，特殊陶瓷化處理的放大板，在潮濕季節始終穩定。配置全進口的氣體、液體閥，可自動控制，序列運行，性能穩定、操作方便。可配置16位液體自動進樣器。方案配置中采用當前主流的意大利進口毛細管色譜柱，性能卓越，使用壽命長，可以達到良好的分離效果及峰形，提高分析的準確性和穩定性。
工作條件
場地通風良好，沒有腐蝕性物質和無懸垂障礙物。
場地溫度應處于15℃～35 ℃，推薦范圍20℃～27℃之間。
場地濕度應在相對濕度: 5%～95%，推薦范圍50%～60% 之間。
推薦海拔高度，高2000 m
配置電子氣路控制（EPC）的GC 寬為59cm（23in）高度為50cm （21in），厚為50cm(21in)。
儀器后面至少留有20cm(10in)空間以便熱空氣擴散。
輸入電壓范圍220伏±10%，接地電壓小于2.5V大于0V，大功率2250VA
所有氣體都應是色譜純—99.9995 % 或更高純度，空氣為零級或更好。閥驅動氣用空氣要有一個專門的氣源，不與檢測器共享。
技術特點
Ø全套電子自動化流量控制（EPC）
磐諾儀器氣相色譜儀在進樣口、檢測器、輔助氣都配以全進口的自動化氣體流量控制模塊，從而達到分離效果，提高分析效率，保證良好的精確性和重復性。
磐諾儀器電子流量控制的優點：
無需逐一手動調整、測量各個模塊的流量和壓力，所有的參數全部在操作軟件中按要求直接輸入保存即可，隨時可以調用、優化已保存的方法參數，高效準確，簡單方便、易操作，很大程度減少操作人員的日常工作和難度。
溫度補償確保準確的流量和壓力，無需擔心設定參數是否偏移，無需定期測量氣體流量的準確性，方便操作者對目標物進行準確的定性、定量分析，減少對檢測結果的誤判。
通過色譜柱恒流控制模式降低因程序升溫引起的柱流速降低，極大的提高柱效，改善峰形和分離效果，減小分析時間。
通過自動信息反饋，如果氫氣泄漏或其他氣路欠壓，儀器會自動報警，短時間內如果不能排除故障儀器將自動關閉氣路以及所有的加熱模塊，自動保護，以防空燒損壞檢測器色譜柱等重要組件或者氫氣泄漏引起的意外。
Ø網絡化數據通訊及遠程控制系統
采用了技術先進便捷的100M以太網通信接口，可實現對儀器的運行參數(溫度、流量及各種檢測器操作參數)的遠程測控和故障自診斷。
Ø行業領先的檢測器設計
特殊陶瓷化處理的放大板，在潮濕季節始終穩定
自動點火，氫氣泄露保護功能，安全可靠
Ø全部漢化的鍵盤和軟件操作界面
Ø獨創的電源分配管理分流器
Ø苛刻的環境測試（高溫高濕）
Ø精密的程序升溫爐膛溫度控制
Ø極高的分析結果重復精度
Ø強大的自檢及報錯功能
Ø可實現序列自動運行
Ø各種閥配置滿足氣體分析
Ø 微氣路切割技術實現多維色譜及反吹功能

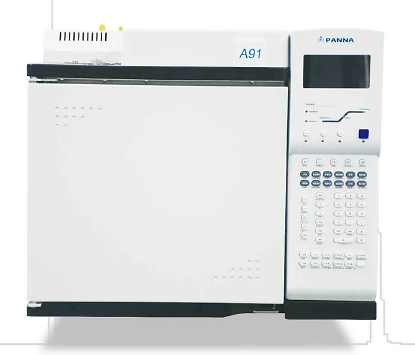

A91氣相色譜儀外觀圖
A91氣相色譜儀外觀圖
工作條件
a) 環境溫度：0℃～40℃；
b) 室內相對濕度不大于95%；
c) 產品不應受到影響使用的強力機械振動和電磁場的干擾；
d) 室內無腐蝕性氣體，無易燃易爆氣體，氫氣瓶遠離火源；
e) 供電電源：電壓220±22V,頻率50±0.5Hz。
柱溫箱的指標
溫度控制范圍：室溫以上4℃～450℃；
柱箱溫度穩定性：≤0.5%；
柱箱溫度梯度：≤ 2.5 %；
設定溫度的小調節量：不大于1℃；
程序升溫重復性：≤1%；
產品可作三階程序升溫，程序升溫參數見表1。
表1 程序升溫參數
|
序號 |
項目 |
內容 |
|
1 |
溫度分辨率 |
顯示分辯率0.01℃ |
|
2 |
升溫速率設定 |
0.1--55℃/min，增量0.1℃/min |
|
3 |
運行時間及增量 |
0—999.99 min，增量0.1 min |
進樣口
全自動氣體進樣閥
原裝進口美國VICI（Valco）進樣閥和切換閥；
高惰性，低流失，持久耐用；
全自動氣體驅動閥，無需手動切換，準確性高，重復性好；
可反吹預主放空，縮短分析時間，減少對色譜柱和檢測器的污染。
分流/不分流毛細管柱進樣口
帶高精度電子壓力/流量控制；
高使用溫度400℃；
柱頭壓力設定范圍：1-100psi；
柱頭壓力控制設定精度：0.01psi；
總流量設定范圍：0 to 1000ml/min(氦氣)；0 to 200ml/min（氮?dú)猓?/span>
流量設定精度：0.1ml/min；
大分流比：1:1000
檢測器
檢測器均包括電子流量控制模塊
氫火焰離子化檢測器（FID）
基線噪聲：≤ 5×10-14 A；
基線漂移：≤ 3×10-13 A/30min；
檢測限：≤2.5×10－12g c/s (正十六烷)。
儀器操作控制系統
儀器控制和監控，方法編輯和儲存
磐諾儀器色譜工作站Panna ChemLab通過網絡化接口與色譜通訊，可全面控制氣相色譜的所有參數，如溫度、壓力、流量、分流比以及閥和自動進樣器的運行，可保證各參數設定的準確性，測試方法的穩定性。方法的編輯、創建、修改、保存以及調用可全部在色譜工作站進行，無需在儀器主機做任何參數設定，簡單方便易上手，高效準確。全漢化的鍵盤實時監控儀器的工作狀態。
軟件版本其核心采用多線程處理模式，使儀器控制、數據采集、數據處理及同時運行其他應用軟件都將互不干擾，系統的穩定性極大地獲得提高。
儀器故障和維護情況可有內置電子跟蹤系統自動記錄
磐諾儀器A91內置了故障反饋和診斷系統，可實時跟蹤自動記錄儀器的工作狀況和故障以及維護情況，為儀器的維護和故障排除提供有力依據。
